Сгоны, муфты, резьбы и бочата стальные ГОСТ 8966-75 и 8969-75: размеры Ду 15–100, трубная резьба, комплектация и монтаж в Казахстане

При обустройстве узлов учета, тепловых пунктов, водомерных вставок и обвязки котлов в Алматы и регионах Казахстана невозможно обойтись без стальных резьбовых фитингов. Сварка обеспечивает герметичность магистрали, но запорную арматуру, фильтры и счетчики необходимо периодически снимать для поверки, чистки или замены.

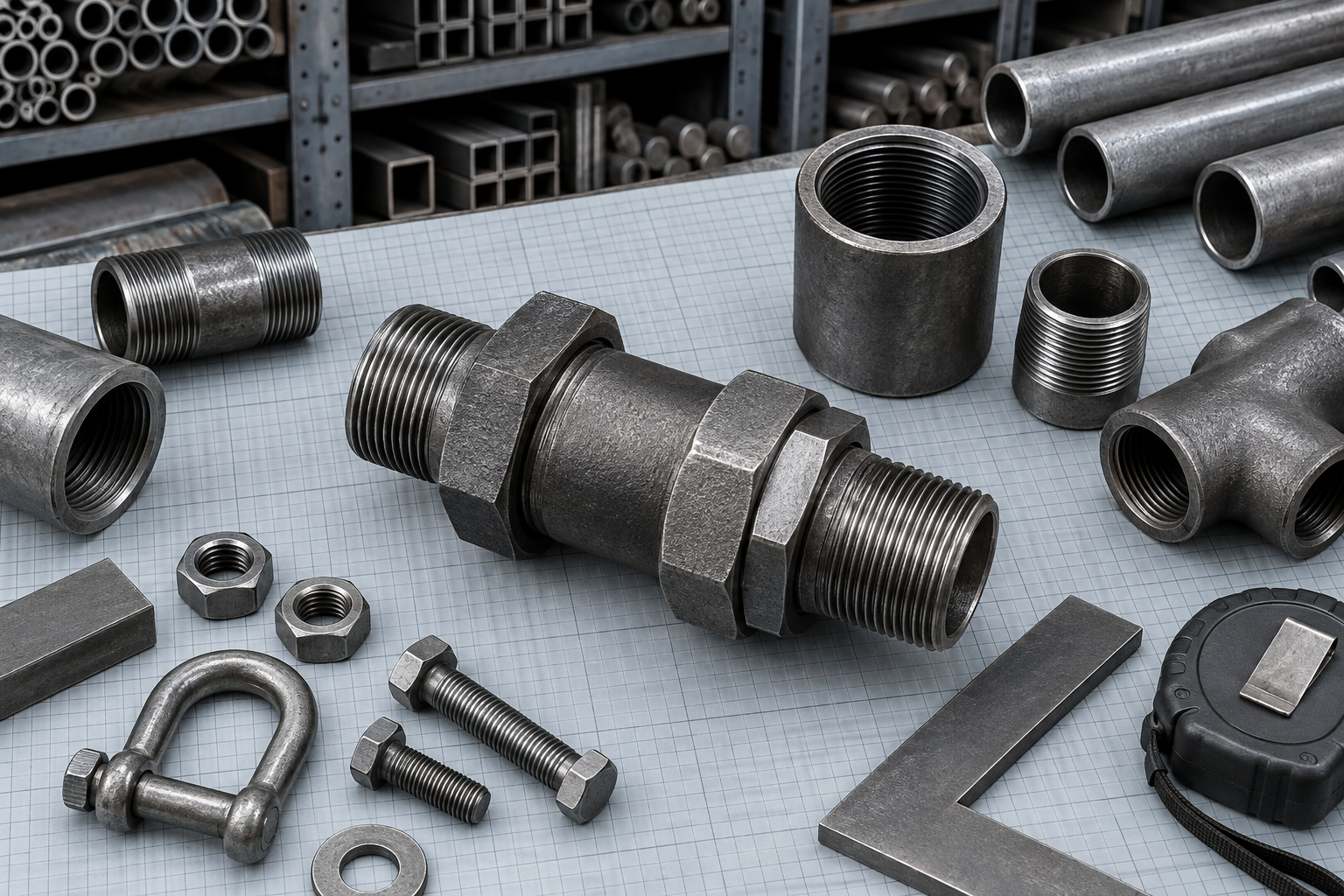

Для создания надежного разборного участка используют комплект резьбовых деталей: сгоны, прямые муфты, приварные резьбы и бочата. Разберем сортамент, стандарты ГОСТ, геометрию нарезки и монтажные тонкости, которые уберегут объект от протечек и срыва резьбы при опрессовке.

Основные типы стальных резьбовых деталей: назначение и стандарты

Резьбовые фитинги изготавливают методом нарезки трубной цилиндрической резьбы (ГОСТ 6357-81) на заготовках из электросварных или водогазопроводных труб (ГОСТ 3262-75, ГОСТ 10704-91) из углеродистых марок стали Ст3сп и Ст20.

• Сгон стальной (ГОСТ 8969-75): отрезок трубы, на одном конце которого нарезана короткая резьба (5–6 витков), а на втором — длинная (до 20–30 витков). Длинная резьба предназначена для накручивания муфты и контргайки;
• Муфта стальная прямая (ГОСТ 8966-75): цилиндрическая трубная гильза с внутренней резьбой по всей длине, служащая соединительным элементом для двух участков с наружной резьбой;
• Резьба стальная под приварку: короткий патрубок с наружной нарезкой на одном конце и гладким торцом со снятой фаской под сварку на другом. Ее вваривают непосредственно в стальную магистраль;
• Бочонок стальной: отрезок трубы с одинаковой короткой наружной резьбой на обоих концах, применяемый для стыковки двух муфтовых элементов на минимальном расстоянии;
• Контргайка стальная (ГОСТ 8968-75): узкая фиксирующая гайка с внутренней фаской (выемкой) со стороны муфты, куда при затягивании запрессовывается уплотнительный шнур или лен.

Если вам требуется подключить шаровые краны 11с67п или смонтировать узел к магистрали из трубы водогазопроводной ВГП, именно резьбы и сгоны обеспечивают быстрый переход с приварного шва на резьбовой разъем.

Таблица размеров и параметров: сгоны, муфты и резьбы Ду 15–Ду 50

Ниже приведены нормативные размеры деталей трубопроводов по ГОСТ 8969-75 и ГОСТ 8966-75, которые наиболее востребованы при монтаже инженерных сетей:

Условный проход (Ду / DN)	Резьба (дюймы, G)	Длина сгона общая, мм	Длина длинной резьбы сгона, мм	Длина муфты стальной, мм	Длина резьбы под приварку, мм
Ду 15	G 1/2"	110	40	34	30–40
Ду 20	G 3/4"	110	45	38	35–40
Ду 25	G 1"	130	50	44	40–50
Ду 32	G 1 1/4"	130	55	48	45–50
Ду 40	G 1 1/2"	150	60	52	50–60
Ду 50	G 2"	150	65	58	50–60
Ду 65	G 2 1/2"	170	75	65	60–70
Ду 80	G 3"	180	85	72	70–80

Для диаметров свыше Ду 50 в промышленных сетях чаще используют фланцевые соединения, однако в тепловых узлах и насосных станциях сгоны Ду 65 и Ду 80 по-прежнему остаются надежным разъемным решением.

Принцип работы и пошаговая схема сборки сгонного узла

Сгон позволяет разобрать жестко сваренный участок трубопровода без разрезания металла болгаркой. Это классическое решение для монтажа счетчиков воды, манометрических групп и циркуляционных насосов.

Правильная последовательность монтажа сгона в сборе выглядит так:

1. На длинную резьбу сгона до упора наворачивают контргайку (фаской наружу, в сторону муфты), а затем полностью накручивают муфту стальную;
2. Короткую резьбу сгона с уплотнением (сантехнический лен + уплотнительная паста) вкручивают в ответную муфту запорного крана или оборудования;
3. Второй конец сгона подводят встык к неподвижной ответной трубе с приварной резьбой;
4. Муфту с длинной резьбы сгона начинают скручивать и перегонять на наружную резьбу ответной трубы, предварительно покрытую уплотнителем;
5. После полной посадки муфты на ответную резьбу по зазору у торца муфты формируют плотный жгут из льна с пастой;
6. Контргайку подтягивают вплотную к муфте газовым ключом. Фаска контргайки обжимает лен, создавая герметичный замок, устойчивый к вибрациям.

Для фиксации трубопровода перед и после сгонного узла применяют сантехнические хомуты с резиновым профилем EPDM, что исключает передачу механических напряжений на резьбу.

Частые ошибки при закупке и монтаже резьбовых фитингов

Ошибки при выборе резьбовых деталей приводят к сорванным срокам сдачи объекта и авариям при гидроиспытаниях:

• Покупка тонкостенных фитингов кустарного производства: нарезка резьбы на тонкостенной трубе оставляет толщину стенки во впадине витка менее 1 мм, что приводит к перелому детали при монтаже;
• Использование только ленты ФУМ на крупных диаметрах (от Ду 25 и выше): при перегонке муфты по сгону лента ФУМ часто сминается и срезается витками. Для стальных сгонов надежнее использовать сантехнический лен со специальной уплотнительной пастой;
• Отсутствие фаски на контргайке: плоская гайка без фаски просто выдавливает уплотнитель наружу, не создавая герметичной клиновой зоны;
• Сварка с накрученным уплотнителем: если приварную резьбу приваривают к трубе, когда на нее уже накручен кран с полимерными уплотнителями, перегрев разрушает герметизирующие прокладки.

Чек-лист для снабженца: правила входного контроля на складе

Перед приемкой партии деталей трубопроводов на объекте в Казахстане проверьте ключевые параметры:

• Чистота и глубина резьбы: витки должны быть ровными, без задиров, забоин и рваных участков по гребням;
• Калибр резьбы: контрольная муфта или кран должны наворачиваться от руки на 2–3 оборота без люфта и перекоса;
• Торцевой срез: торец приварной резьбы должен быть строго перпендикулярен оси (отклонение не более 1–1.5°), чтобы сварочный зазор был равномерным;
• Антикоррозийная обработка: детали должны поставляться в заводской консервационной смазке либо с оцинкованным покрытием, исключающим появление поверхностной ржавчины при хранении.

FAQ

Чем отличается сгон от бочонка?

Бочонок имеет одинаковую короткую резьбу с обеих сторон и служит для жесткого соединения двух деталей с внутренней резьбой. Сгон имеет с одной стороны длинную резьбу (до 65–85 мм), которая позволяет полностью разместить на ней муфту и контргайку для монтажа разъемного узла.

Какое рабочее давление выдерживают стальные сгоны и муфты ГОСТ 8966-75?

Стальные фитинги из труб по ГОСТ 3262-75 и ГОСТ 8732-78 рассчитаны на условное давление Ру 16 (1.6 МПа / 16 бар) и температуру теплоносителя до +175 °C для воды и пара.

Можно ли использовать чугунные муфты на стальных сгонах?

Да, ковкие чугунные муфты (ГОСТ 8954-75) взаимозаменяемы со стальными по резьбе G. Однако стальные муфты ГОСТ 8966-75 более пластичны, не дают хрупких трещин при затягивании мощным рычажным ключом и надежнее работают при гидроударах.

Бывают ли оцинкованные сгоны и резьбы?

Да, выпускаются как черные, так и оцинкованные детали трубопроводов. Оцинкованные элементы обязательны для систем хозяйственно-питьевого холодного и горячего водоснабжения по нормам СНиП РК.

Вывод

Стальные сгоны, муфты, резьбы и бочата остаются базовыми элементами для создания надежных разъемных узлов в системах отопления, водоснабжения и пожаротушения. Грамотный подбор длины нарезки и толщины стенки заготовок гарантирует прохождение гидравлических испытаний с первого раза.

Компания АТЛАНТ МЕТАЛЛ поставляет полный ассортимент деталей трубопроводов и сантехнического крепежа со склада в Алматы. Мы формируем сборные заказы, обеспечиваем комплектацию сгонов муфтами и контргайками, а также организуем оперативную доставку по всем регионам Казахстана.
