Разбираем стальные крутоизогнутые отводы ГОСТ 17375-2001 и 30753-2001: отличия радиусов гиба R=1.5DN и R=DN, подбор марок стали Ст20 и 09Г2С для климата РК, таблицу ходовых типоразмеров и правила контроля сварного шва.

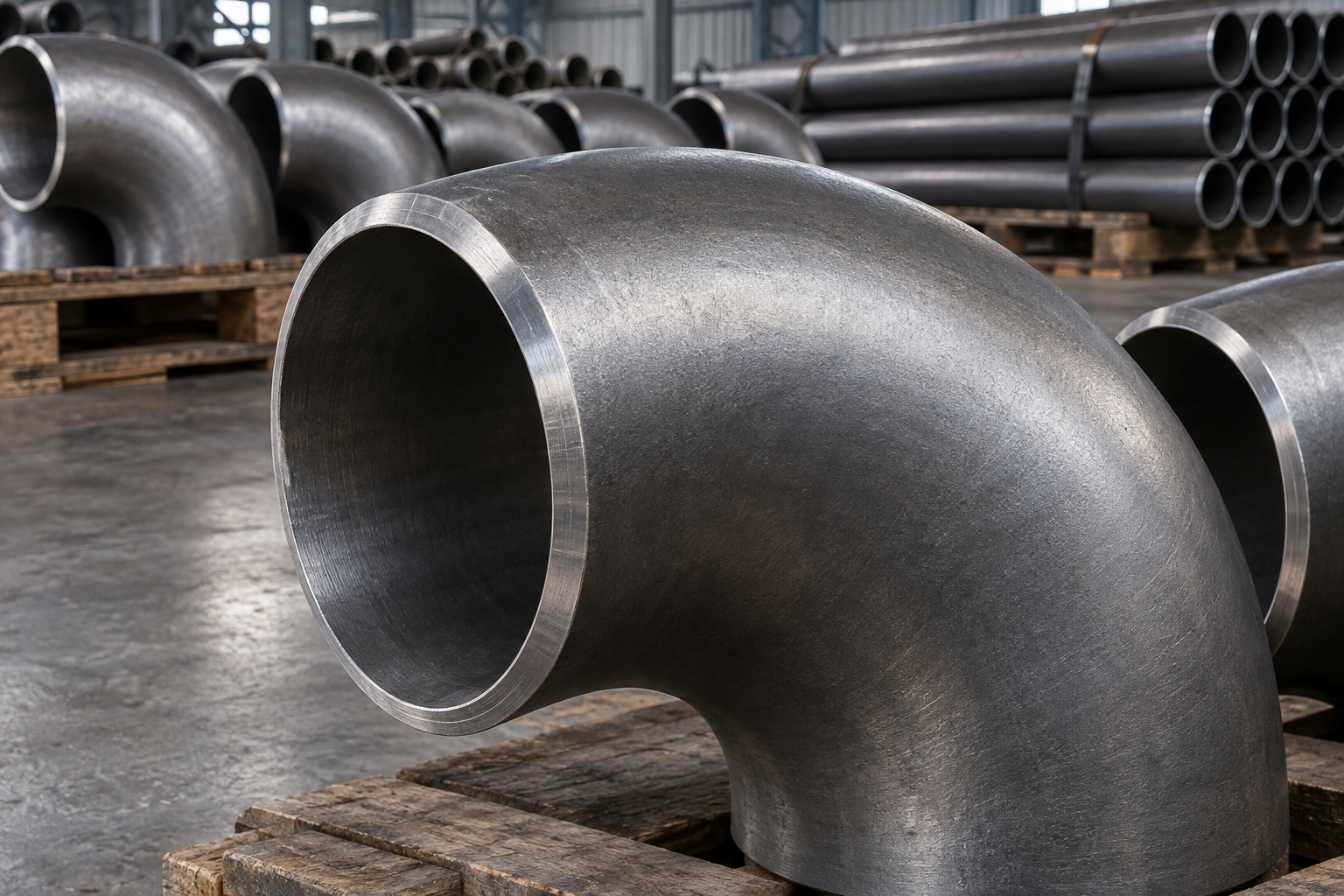

Стальные крутоизогнутые отводы — ключевой соединительный элемент трубопроводов, предназначенный для плавного изменения направления потока рабочей среды. Они применяются в системах отопления, горячего и холодного водоснабжения, тепловых сетях, газопроводах и технологических линиях промышленных предприятий Казахстана.
Надежность всей магистрали напрямую зависит от правильного подбора толщины стенки, радиуса изгиба и марки стали отвода. Ошибки при проектировании и закупке приводят к истончению стенки на внешнем радиусе, возникновению турбулентных зон и риску разрыва стыка при гидроударах.
Стандарты и типы: ГОСТ 17375-2001 против ГОСТ 30753-2001
Бесшовные приварные отводы производятся методом протяжки нагретой трубной заготовки по рогообразному сердечнику. На рынке Казахстана используются два основных межгосударственных стандарта:
- ГОСТ 17375-2001 (Тип 3D) — отводы с радиусом кривизны осевой линии R ≈ 1.5 DN (полуторный радиус). Обеспечивают наименьшее гидравлическое сопротивление и плавный ход потока. Это базовый стандарт для тепловых сетей, магистральных линий и ответственных инженерных узлов.
- ГОСТ 30753-2001 (Тип 2D) — отводы с радиусом кривизны R ≈ 1.0 DN (одинарный радиус). Имеют меньшие строительные габариты и применяются в условиях жесткого дефицита монтажного пространства: в блочно-модульных котельных, коллекторных шкафах и насосных станциях.
Отводы типа 3D создают минимальное турбулентное завихрение, поэтому при равных диаметрах служат дольше в высоконагруженных сетях с постоянной циркуляцией теплоносителя.
Таблица ходовых размеров крутоизогнутых отводов 90° (ГОСТ 17375-2001, Исполнение 2)
При сопряжении отвода с прямой магистралью толщина стенки детали должна точно соответствовать привариваемой трубе. Ниже представлены параметры наиболее востребованных отводов с углом 90 градусов:
| Условный проход (Ду / DN) | Наружный диаметр (D), мм | Толщина стенки (S), мм | Радиус изгиба (R), мм | Строительная высота (F), мм | Масса 1 шт. (кг, ориентир) |
|---|---|---|---|---|---|
| Ду 20 | 26.9 / 25.0 | 2.0 – 3.2 | 38 | 38 | 0.08 |
| Ду 25 | 33.7 / 32.0 | 2.3 – 3.6 | 38 | 38 | 0.14 |
| Ду 32 | 42.4 / 38.0 | 2.6 – 4.0 | 48 | 48 | 0.24 |
| Ду 50 | 57.0 / 60.3 | 3.0 – 5.0 | 75 | 75 | 0.60 |
| Ду 80 | 89.0 | 3.5 – 6.0 | 120 | 120 | 1.80 |
| Ду 100 | 108.0 | 4.0 – 8.0 | 150 | 150 | 3.20 |
| Ду 150 | 159.0 | 4.5 – 10.0 | 225 | 225 | 9.10 |
| Ду 200 | 219.0 | 6.0 – 12.0 | 300 | 300 | 21.0 |
| Ду 250 | 273.0 | 7.0 – 16.0 | 375 | 375 | 39.5 |
| Ду 300 | 325.0 | 8.0 – 18.0 | 450 | 450 | 61.0 |
| Ду 400 | 426.0 | 9.0 – 22.0 | 600 | 600 | 128.0 |
| Ду 500 | 530.0 | 10.0 – 28.0 | 750 | 750 | 227.0 |
Выбор марки стали: Ст20 против 09Г2С для климатических зон Казахстана
Климат Казахстана отличается выраженной зональностью: от умеренных зим в южных регионах (Алматы, Шымкент) до экстремальных морозов до -40 °C и ниже в северных и центральных областях (Астана, Караганда, Павлодар, Костанай).
- Сталь 20 (углеродистая качественная): стандартный выбор для внутренних систем отопления, ГВС и технологических трубопроводов с температурой стенки не ниже -20 °C и давлением до 16 МПа. Доступна по цене и отлично сваривается без предварительного подогрева.
- Сталь 09Г2С (низколегированная конструкционная): обязательна для наружной надземной прокладки теплотрасс и газопроводов в регионах с расчетной зимней температурой ниже -20 °C (сохраняет ударную вязкость до -70 °C). Обеспечивает повышенную надежность при циклических температурных нагрузках и гидроударах.
- Нержавеющие стали (12Х18Н10Т / AISI 304): используются на предприятиях пищевой, химической и горно-металлургической промышленности, где транспортируются химически агрессивные среды.
Особенности монтажа и сварки стальных отводов
Монтаж отводов на объекте требует строгого соблюдения геометрии стыка и технологии сварочных работ.
Перед началом сборки проверяют разделку кромок: угол скоса должен составлять 30–35°, а притупление — 1.5–2.5 мм. При несовпадении толщины стенки трубы и отвода более чем на 15% выполняется внутренняя проточка или калибровка с переходом под уклоном не более 15°.
- Центровка: фиксация элементов осуществляется с помощью наружных звеньевых или гидравлических центраторов для исключения несоосности и перекоса кромок.
- Прихватка: прихватки накладываются электродами той же марки, что и основной шов (для Ст20 — тип Э42А/Э46, для 09Г2С — тип Э50А, например, УОНИ-13/55).
- Многослойная сварка: сначала проваривается корневой шов с полным проплавлением без образования непроваров и пор, затем накладываются заполняющие и облицовочные валики.
- Контроль качества: на магистральных сетях стыки проверяются визуально-измерительным методом (ВИК), а также ультразвуковым (УЗК) или радиографическим контролем (РК).
В проектах инженерных систем отводы часто монтируются в единой связке с другими фасонными элементами. Для врезки ответвлений применяются тройники стальные ГОСТ 17376-2001, на прямых участках используется труба электросварная прямошовная, а для перехода к запорной арматуре устанавливаются фланцы стальные ГОСТ 33259-2015.
Чек-лист входного контроля для снабженца и прораба
При приемке партии стальных отводов на склад или строительную площадку проверьте следующие ключевые параметры:
- Паспорт и сертификат качества: сверьте номер плавки, марку стали, соответствие ГОСТ 17375-2001 и результаты гидравлических испытаний на заводе-изготовителе.
- Овальность торцов: отклонение формы торцов от окружности не должно превышать предельных значений по ГОСТ (обычно не более 1.5–2% от наружного диаметра).
- Равномерность стенки: измерьте толщину стенки ультразвуковым толщиномером или штангенциркулем на торцах. В зоне наружной выпуклости не допускается недопустимое утонение.
- Состояние поверхности: недопустимы трещины, плены, раковины и глубокие риски. Допускаются незначительные следы окалины и зачистки дефектов, не выводящие толщину стенки за минусовой допуск.
FAQ: частые вопросы по стальным отводам
В чем разница между шовными (секторными) и бесшовными крутоизогнутыми отводами?
Бесшовные крутоизогнутые отводы (ГОСТ 17375-2001) изготавливаются протяжкой из цельной трубы, не имеют продольных сварных швов и держат высокое давление (до 16 МПа). Секторные (сварные) отводы свариваются из косых отрезков труб и применяются только на больших диаметрах (от Ду 500 и выше) в сетях с низким рабочим давлением (до 2.5 МПа).
Можно ли использовать отводы из стали 20 на открытом воздухе в Астане?
Согласно строительным нормам РК, если температура наиболее холодной пятидневки в регионе опускается ниже -20 °C, для наружных трубопроводов без постоянного глубокого заглубления в грунт необходимо закладывать детали из хладостойкой стали 09Г2С. Сталь 20 при температурах ниже -20 °C становится хрупкой и может дать трещину при динамической нагрузке.
Как определить угол изгиба отвода на складе, если маркировка стерлась?
Угол изгиба проверяется угломером или путем прикладывания торцов к разметочному шаблону. В отводе 90° плоскости торцов взаимно перпендикулярны. В отводе 45° угол между торцевыми плоскостями составляет 135° (угол поворота трассы — 45°).
Чем отличается Исполнение 1 от Исполнения 2 в ГОСТ 17375-2001?
Исполнение 1 базируется на международных стандартах ISO и привязано к зарубежным диаметрам труб (например, D=60.3 мм, 88.9 мм). Исполнение 2 адаптировано под метрический сортамент труб стран СНГ (D=57 мм, 89 мм, 108 мм, 159 мм) и является основным в Республике Казахстан.
Вывод
Грамотный выбор крутоизогнутых отводов по ГОСТ 17375-2001 с учетом рабочего давления, геометрии и марки стали гарантирует безаварийную эксплуатацию трубопроводных систем в любых климатических зонах Казахстана.
Компания АТЛАНТ МЕТАЛЛ поставляет со склада в Алматы стальные отводы Ду 15–530 мм из сталей Ст20 и 09Г2С, а также электросварные трубы, фланцы и крепеж с доставкой по всему Казахстану. Менеджеры помогут укомплектовать заказ строго по спецификации вашего проекта.
