Обратный клапан — критически важный элемент любой гидравлической системы. Он пропускает поток рабочей среды только в одном направлении и автоматически перекрывает проходное сечение при падении давления или возникновении противотока.

В тепловых пунктах, насосных станциях и промышленных трубопроводах Алматы и регионов Казахстана ошибки при выборе типа клапана приводят к гидроударам, разрушению рабочих колес насосов и срыву фланцевых соединений.

Основные типы обратных клапанов и их конструктивные отличия

На объектах тепло- и водоснабжения РК применяются четыре базовые конструкции обратной арматуры. Каждая рассчитана под определенный диапазон диаметров, гидравлическое сопротивление и скорость срабатывания.

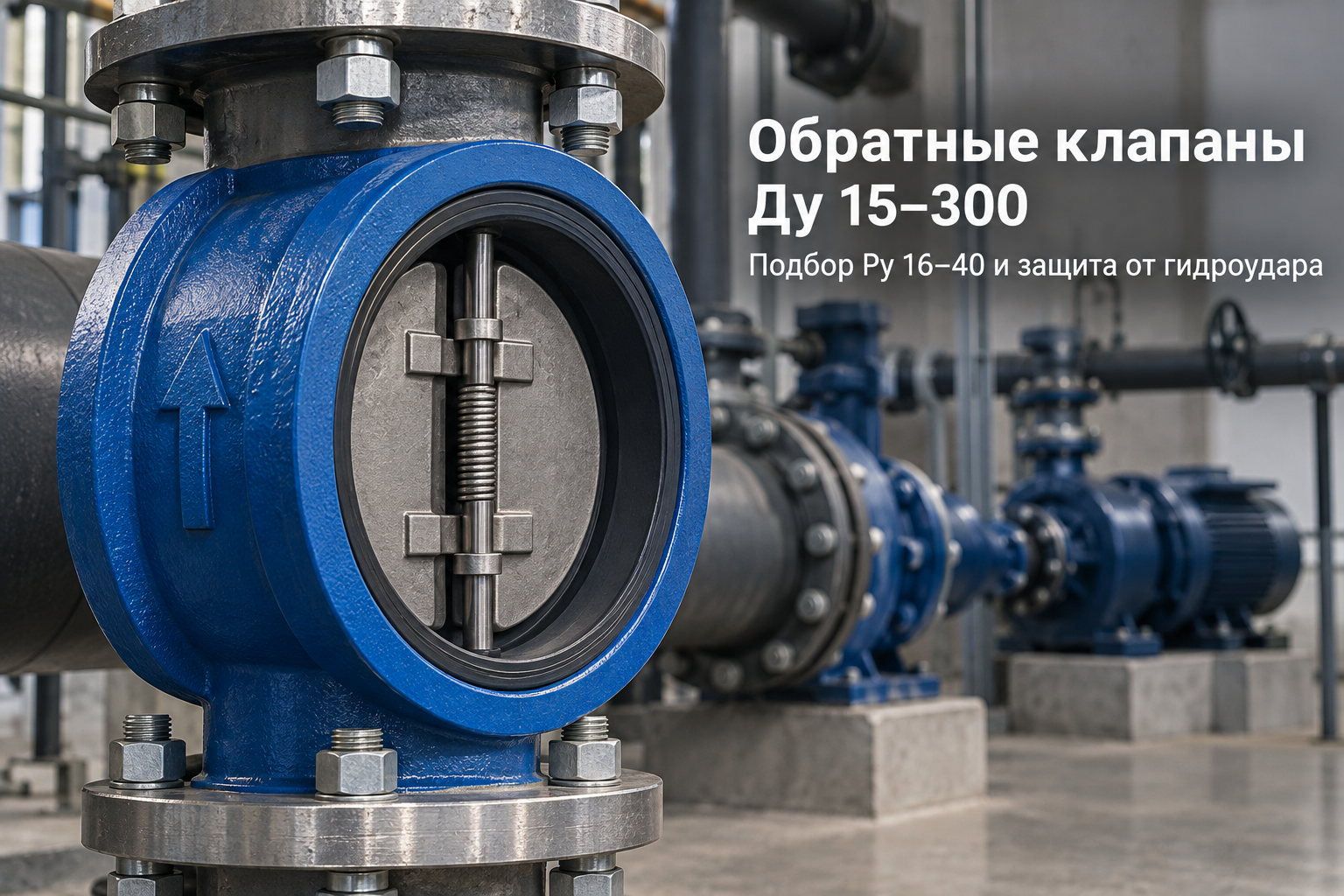

• Межфланцевый двухстворчатый клапан (типа «баттерфляй»): запирающий орган состоит из двух подпружиненных полудисков. Отличается минимальной строительной длиной, малым весом и быстрым закрытием под действием пружины до начала обратного движения жидкости.
• Межфланцевый дисковый (пружинный) клапан: плоский диск перемещается вдоль оси потока по направляющей, прижимаясь пружиной к седлу. Компактен, надежен в диапазоне Ду 15–100, но создает ощутимое гидравлическое сопротивление.
• Поворотный (захлопка, серии 19с53нж, 19ч21бр): затвор выполнен в виде диска (захлопки), поворачивающегося вокруг горизонтальной оси над проходным отверстием. Обеспечивает минимальное сопротивление потоку, идеален для магистралей большого диаметра (Ду 50–300+).
• Подъемный (муфтовый или фланцевый): золотник перемещается строго вертикально в корпусе. Обеспечивает абсолютную герметичность (класс А), но монтируется преимущественно на строго горизонтальных участках трубопровода.

Сравнительная таблица характеристик обратных клапанов

Чтобы точно подобрать арматуру под насосную группу или узел учета, сравните ключевые эксплуатационные параметры популярных типов:

Выбор материалов корпуса и уплотнения

Надежность клапана напрямую зависит от стойкости его материалов к температуре среды и химическому составу воды:

• Серый чугун (СЧ20, GG25) и высокопрочный чугун (GGG40): базовый выбор для систем ХВС, ГВС и отопления с рабочей температурой до +120...+150 °C и давлением до Ру 16.
• Углеродистая сталь (Сталь 20, 20Л, WCB): стандарт для центральных тепловых пунктов, котельных и паропроводов с давлением до Ру 40 и температурой до +350 °C.
• Нержавеющая сталь (08Х18Н10, 12Х18Н10Т, AISI 304/316): используется на пищевых, фармацевтических и химических производствах Казахстана, а также в агрессивных стоках.
• Уплотнение EPDM: применяется для холодной и горячей воды до +120 °C.
• Уплотнение NBR: оптимально для технической воды, масел и нефтепродуктов до +80 °C.
• Уплотнение «металл по металлу» (нержавеющая наплавка): незаменимо для пара, перегретой воды и температур свыше +150...+300 °C.

Перед установкой клапана перед насосом обязательно смонтируйте фильтры сетчатые осадочные ФСФ, чтобы окалина и песок не заклинили подвижный запорный диск.

Как защитить систему от гидроудара при остановке насоса

Когда циркуляционный или повысительный насос внезапно отключается, столб жидкости стремится обратно. Если клапан закрывается с опозданием, обратный поток разгоняется и резко тормозится затвором, вызывая разрушительный гидроудар.

Для предотвращения аварий соблюдайте три инженерных правила:

1. Используйте подпружиненные двухстворчатые клапаны: торсионная пружина возвращает створки в седло в момент нулевой скорости потока, не дожидаясь возникновения обратной волны.
2. Выдерживайте прямолинейные участки: устанавливайте клапан на расстоянии не менее 5 диаметров трубы (5×Ду) после отвода, тройника или затвора. Турбулентный поток вызывает вибрацию диска и преждевременный износ пружин.
3. Не завышайте типоразмер: клапан, подобранный с избыточным диаметром при малом расходе среды, будет работать в режиме неполного открытия, что приводит к пульсациям и дребезгу затвора.

Для сопряжения межфланцевых клапанов с магистралью используйте сертифицированные воротниковые или плоские фланцы ГОСТ 33259-2015 с соосным центрированием.

Типичные ошибки при монтаже и закупке обратных клапанов

Инженеры и монтажники на стройплощадках Казахстана чаще всего сталкиваются со следующими проблемами:

• Установка против стрелки направления потока: на каждом корпусе отлита стрелка. Ошибка монтажа полностью блокирует подачу среды в систему.
• Монтаж гравитационного поворотного клапана на вертикали при потоке «сверху-вниз»: захлопка под собственным весом останется открытой и клапан не сработает.
• Защемление створок во фланцах с малым внутренним диаметром: при открытии створки двухстворчатого клапана выходят за габариты корпуса. Если фланец имеет толстую стенку или прокладка смещена внутрь, створки упираются в металл и не открываются полностью.
• Отсутствие запорной арматуры для обслуживания: перед и после обратного узла обязательно устанавливаются шаровые стальные краны 11с67п или дисковые поворотные затворы для возможности ревизии без слива всей системы.

Чек-лист для снабженца при заказе обратных клапанов

Перед отправкой спецификации поставщику проверьте следующие параметры:

• Указан точный диаметр (Ду 15–300) и номинальное давление (Ру 16, Ру 25 или Ру 40 бар);
• Определен тип присоединения: межфланцевый стяжной, фланцевый с болтовыми отверстиями или муфтовый резьбовой;
• Согласован материал корпуса и уплотнения под температурный график объекта (например, чугун GGG40 + EPDM для ГВС до 120 °C);
• В комплектацию включены шпильки увеличенной длины, гайки, шайбы и паронитовые/биконитовые прокладки;
• Запрошены паспорта завода-изготовителя и сертификаты соответствия стандартам Республики Казахстан.

Часто задаваемые вопросы (FAQ)

Вывод

Грамотный выбор обратного клапана защищает насосное оборудование, исключает паразитные обратные токи и предохраняет трубопроводную сеть от аварийных гидроударов.

Компания «АТЛАНТ МЕТАЛЛ» поставляет полный сортамент обратных клапанов Ду 15–300 (двухстворчатые, поворотные 19с53нж/19ч21бр, дисковые пружинные), фланцев и крепежа со склада в Алматы с оперативной доставкой по всему Казахстану.
