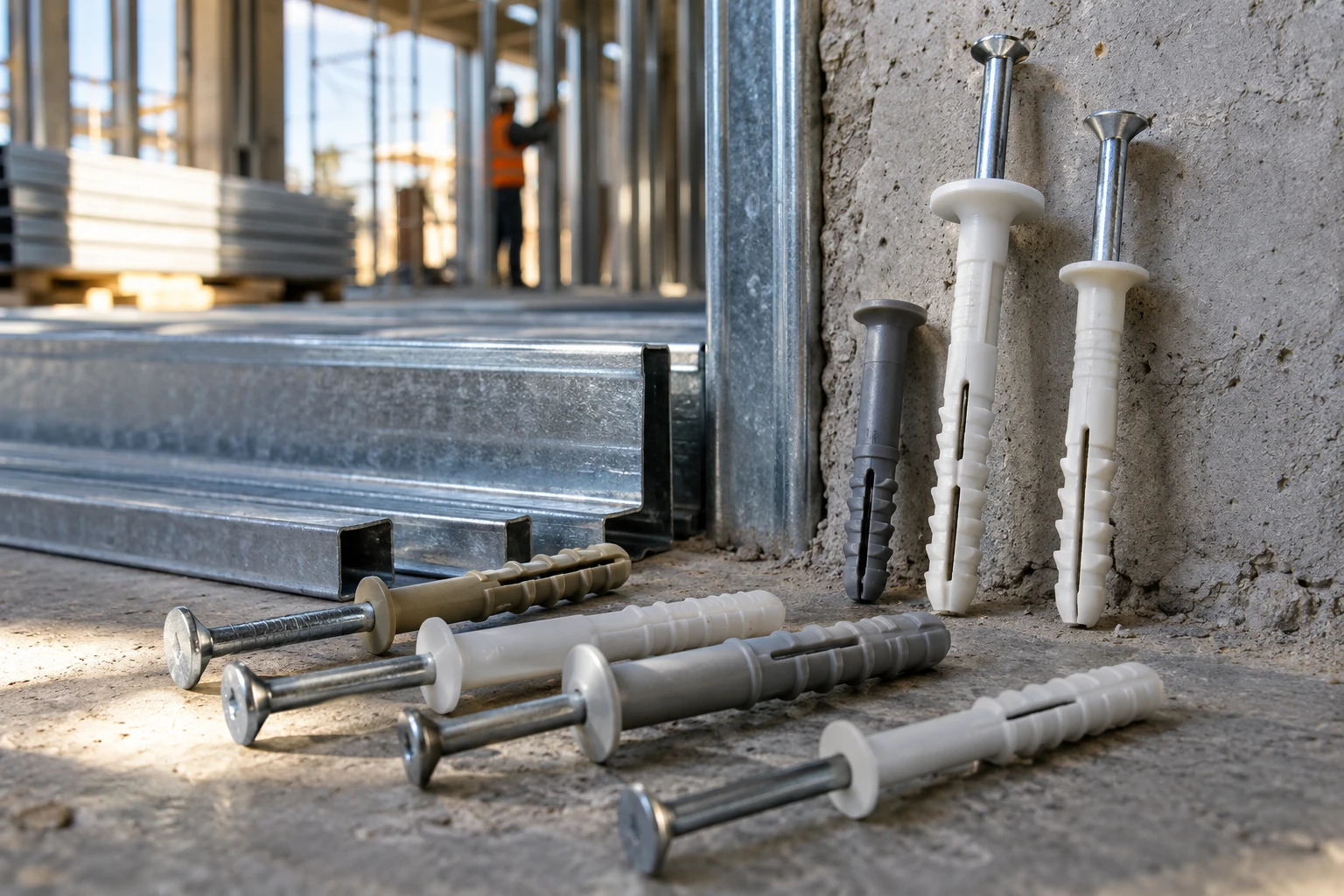

Дюбель-гвоздь для быстрого монтажа (6х40–10х160 мм): потайной и грибовидный бортик, нагрузки, расход и монтаж в РК

Дюбель-гвоздь для сквозного быстрого монтажа — один из самых востребованных крепежных элементов в отделке, монтаже инженерных сетей и фасадных конструкций. В отличие от стандартных дюбелей, монтаж здесь выполняется одним ударом молотка или перфоратора без предварительного вкручивания.

При масштабных отделочных работах в Алматы и других регионах РК скорость фиксации направляющих профилей, кабель-каналов и плинтусов напрямую влияет на себестоимость смены монтажников. Однако ошибка в подборе глубины анкеровки или материала гильзы приводит к расшатыванию конструкций и вырыву крепежа под эксплуатационной нагрузкой.

Конструкция дюбель-гвоздя: материалы дюбеля и резьбового стержня

Комплект быстрого монтажа состоит из двух согласованных элементов: распорной пластиковой гильзы и стального ударного шурупа со специальной накаткой резьбы.

• Материал распорной гильзы: полипропилен (для внутренних отапливаемых помещений) или первичный полиамид/нейлон (для наружных работ, неотапливаемых складов и конструкций с повышенными требованиями к морозостойкости в резкоконтинентальном климате Казахстана);
• Ударный гвоздь-шуруп: углеродистая сталь с цинковым защитным покрытием (желтый или белый цинк толщиной от 5–7 мкм) для защиты от коррозии;
• Профиль резьбы шурупа: конусообразный зубчатый профиль («ерш»), который легко забивается молотком в распорную зону, но при необходимости демонтажа выкручивается обычной отверткой или битой PZ/PH.

Если для монтажа тяжелых металлоконструкций требуются силовые анкерные болты с гайкой или клиновые анкеры по бетону, то дюбель-гвоздь применяется для легких и средних нагрузок с приоритетом скорости поточного монтажа.

Форма бортика: потайной («SM-L») против грибовидного («SM-G»)

При заказе метизов снабженцы часто сталкиваются с маркировками гильзы: конический воротник (потай) или цилиндрический/округлый воротник (гриб). Выбор зависит от типа монтируемой детали.

• Потайной бортик (тип Потай / SM-L): головка дюбеля утапливается заподлицо с поверхностью прикрепляемого элемента. Используется для монтажа деревянных реек, плинтусов, гипсокартонных направляющих (UD, UW), где выступающая шляпка мешала бы плотному прилеганию обшивки из ГКЛ;
• Грибовидный бортик (тип Гриб / манжета / SM-G): широкий плоский воротник создает увеличенную площадь прижима. Идеален для крепления листового металла, кабель-каналов, металлических перфорированных лент и кронштейнов, предотвращая продавливание тонкого материала сквозь отверстие.

Размерный ряд, толщина прикрепляемого материала и нагрузки

Чтобы соединение не ослабло со временем, толщина прикрепляемой детали должна строго соответствовать рабочей длине дюбеля. Глубина заделки гильзы в полнотелое основание должна составлять не менее 30 мм для диаметра 6 мм и не менее 40–50 мм для диаметров 8–10 мм.

Типоразмер (диаметр х длина, мм)	Макс. толщина детали (tfix, мм)	Мин. глубина бурения (мм)	Нагрузка на вырыв в бетоне В25 (кН / кгс)	Основное назначение на объекте
6 х 40	10	35	0.30 / 30	Крепление профилей UD/UW к бетону, кабель-каналы, плинтусы
6 х 60	30	35	0.30 / 30	Деревянные бруски, рейки, монтаж через слой штукатурки
6 х 80	50	35	0.28 / 28	Утолщенные деревянные и пластиковые элементы, наличники
8 х 60	20	45	0.55 / 55	Монтаж кронштейнов, подвесов воздуховодов, фанерных листов
8 х 80	40	45	0.55 / 55	Крепление деревянного бруса каркаса, инженерных хомутов
8 х 100 / 8 х 120	60 / 80	45	0.50 / 50	Монтаж через теплоизоляцию, лаги, оконные коробки
10 х 100 / 10 х 120	50 / 70	55	0.85 / 85	Тяжелые брусья, монтажные металлические уголки, кронштейны
10 х 140 / 10 х 160	90 / 110	55	0.80 / 80	Сквозное крепление бруса через слой штукатурки и утеплителя

При отделке стен листами ГКЛ поверх смонтированных направляющих профилей используют специальные оксидированные саморезы для ГКЛ по металлу с частым шагом резьбы, а листовые нащельники и отливы фиксируют надежными саморезами с прессшайбой.

Технология сквозного монтажа: пошаговый алгоритм

Преимущество дюбель-гвоздя — возможность сквозной установки без предварительной разметки отверстий по отдельности.

1. Прикладывание детали: прижмите монтируемый профиль, брус или планку к стене или перекрытию;
2. Сквозное бурение: пробурите отверстие буром соответствующего диаметра (6, 8 или 10 мм) прямо сквозь деталь в базовый бетон или полнотелый кирпич на глубину на 10 мм больше длины дюбеля;
3. Очистка отверстия: удалите пыль и шлам из канала продувкой или двойным возвратно-поступательным движением бура;
4. Установка: вставьте собранный дюбель-гвоздь сквозь деталь в отверстие до упора бортика в поверхность;
5. Фиксация: забейте гвоздь-шуруп молотком по шляпке вровень с буртиком, распирая лепестки гильзы в бетоне.

Типичные ошибки при работе с дюбель-гвоздями

На строительных площадках часто допускают технологические ошибки, снижающие несущую способность узла в несколько раз:

• Монтаж в пустотелый кирпич или газоблок: стандартный дюбель быстрого монтажа рассчитан только на полнотелые основания (бетон, монолит, полнотелый керамический или силикатный кирпич). В ячеистых блоках короткая зона распора срезает пористые стенки;
• Недостаточная глубина бурения: если шлам остался на дне отверстия, гвоздь не зайдет до конца, а попытка добить его силой согнет головку шурупа или расколет воротник гильзы;
• Использование изношенного бура: бур с выработанной твердосплавной напайкой делает отверстие диаметром меньше номинала (например, 5.6 мм вместо 6.0 мм), что приводит к замятию полипропиленовой гильзы при установке;
• Попытка закручивания шуруповертом: резьба гвоздя-шурупа предназначена для забивания; закручивание с высоким крутящим моментом слизывает шлиц и срезает внутренние насечки пластика.

Чек-лист для снабженца при оптовой закупке крепежа

Перед согласованием счета на поставку метизов на объект проверьте следующие пункты:

• Соответствие материала гильзы температуре монтажа (полипропилен — только для тепла выше 0 °C; нейлон/полиамид — для наружного и зимнего монтажа в РК);
• Точное совпадение диаметра бура и диаметра дюбеля (6 мм к буру d6, 8 мм к d8);
• Форма бортика в заявке: укажите «потай» для профилей и гипсокартона или «гриб» для листового металла и кабель-каналов;
• Толщина защитного цинкового покрытия ударных шурупов для предотвращения ржавых подтеков под отделкой;
• Запас по количеству: средний технологический запас крепежа на объекте составляет 7–10% с учетом обрезков и брака бурения.

Компания АТЛАНТ МЕТАЛЛ поддерживает постоянный складской запас сертифицированных дюбель-гвоздей всех ходовых типоразмеров (6х40, 6х60, 6х80, 8х60, 8х80, 8х100, 10х100 мм), сортового металлопроката и крепежа на складе в Алматы с оперативной доставкой по всему Казахстану.

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать дюбель-гвоздь после демонтажа?

Пластиковую распорную гильзу повторно использовать нельзя, так как ее распорные лепестки и внутренние зубья необратимо деформируются при первом забивании. Стальной шуруп при отсутствии искривления и повреждения шлица можно выкрутить и использовать повторно с новой гильзой аналогичного размера.

Какой расход дюбель-гвоздей закладывать на монтаж направляющего профиля ГКЛ?

По строительным нормам направляющие профили UD-27 и UW фиксируются к полу, потолку и капитальным стенам с шагом не более 400–500 мм. На один 3-метровый профиль требуется минимум 6–8 дюбель-гвоздей размером 6х40 мм (при креплении к ровному бетону) или 6х60 мм (при наличии штукатурного слоя).

В чем разница между полипропиленовым и нейлоновым дюбелем?

Полипропилен становится хрупким при отрицательных температурах и разрушается при забивании гвоздя на морозе, поэтому применяется исключительно внутри отапливаемых зданий. Нейлон (полиамид 6.6) сохраняет высокую эластичность и вязкость при температурах от -40 °C до +80 °C, не теряя несущей способности в зимний период монтажа в регионах Казахстана.

Почему гвоздь-шуруп не забивается до конца?

Главная причина — недостаточная глубина отверстия или скопление буровой пыли (шлама) на дне. Глубина высверливаемого отверстия должна превышать общую длину дюбеля минимум на 10 мм. Перед установкой обязательно прочистите канал продувкой или буром.

Вывод

Дюбель-гвоздь — это оптимальный выбор для быстрого монтажа легких и средних конструкций к полнотелому бетону и кирпичу. Для профилей и реек выбирайте потайной борт, для кронштейнов и перфоленты — грибовидный. Соблюдение глубины анкеровки и правильный подбор диаметра гарантируют надежность конструкции на весь срок эксплуатации здания.
