Разбираем подбор низколегированных двутавровых балок из стали 09Г2С (С345/С355) по СТО АСЧМ 20-93 и ГОСТ 26020-83. Внутри — сравнительный анализ профилей Б, Ш, К, таблица справочного веса, особенности работы каркасов в сейсмических районах РК и практический чек-лист приемки на складе.

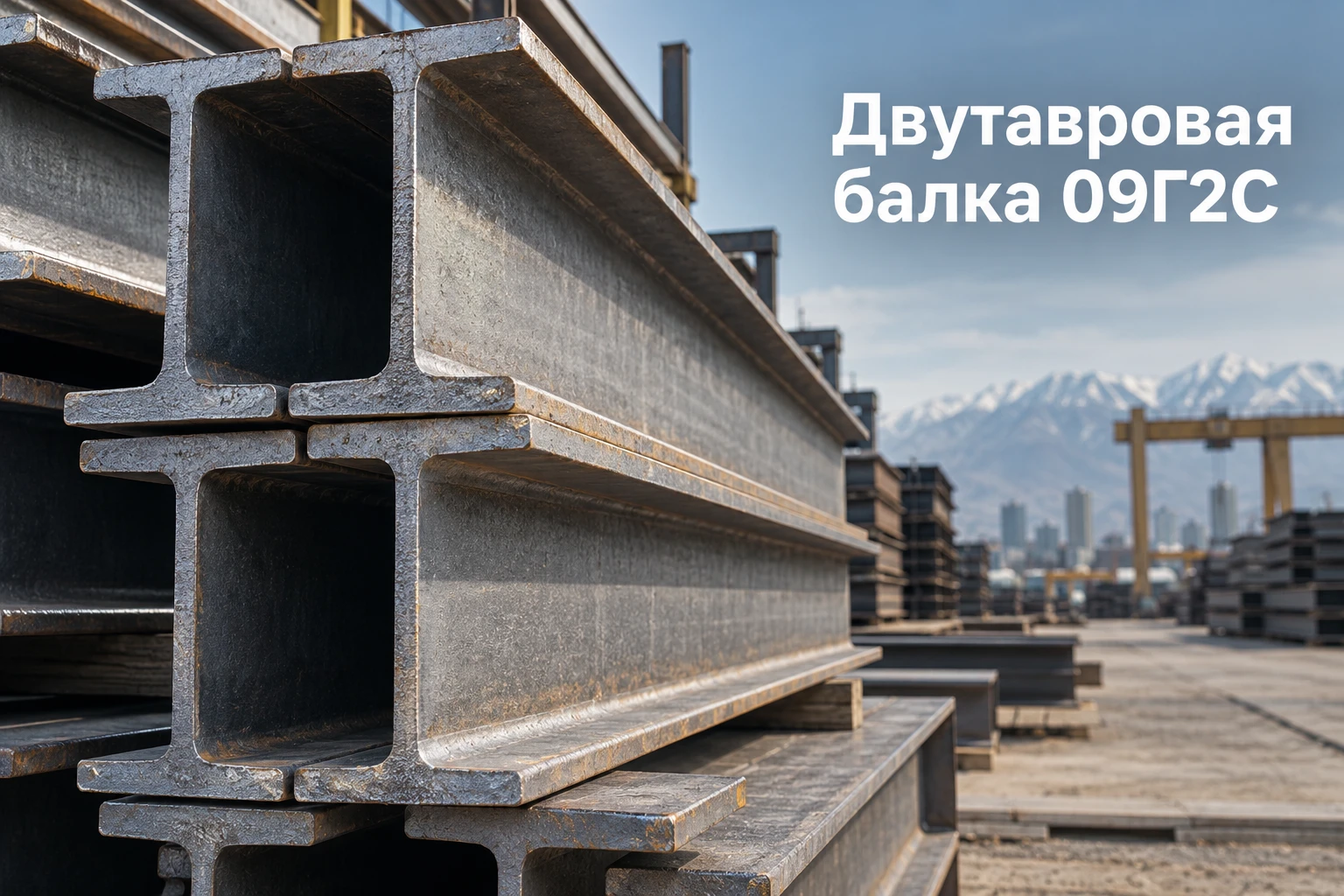

Низколегированная двутавровая балка из стали 09Г2С — ключевой несущий элемент при возведении промышленных цехов, торгово-логистических комплексов, эстакад и мостовых переходов. Благодаря повышенному пределу текучести (от 325 до 345 МПа) и сохранению ударной вязкости при температурах до -70 °C, такой фасонный прокат выдерживает критические знакопеременные и динамические нагрузки.
Для строительного сектора Казахстана правильный расчет и выбор геометрии двутавра имеют решающее значение. Большинство южных и юго-восточных регионов страны (включая Алматы, Шымкент, Тараз) относятся к зонам с сейсмичностью 7–9 баллов, где применение углеродистых марок стали общего назначения жестко ограничено строительными нормами.
Маркировка и стандарты: СТО АСЧМ 20-93 против ГОСТ 26020-83 и ГОСТ 8239-89
На металлобазах Казахстана низколегированный двутавр представлен преимущественно по трем нормативным документам. Главное различие кроется в форме полок и размерной сетке профилей.
- СТО АСЧМ 20-93 — современный отраслевой стандарт для горячекатаных двутавров с параллельными гранями полок. Наиболее распространен на строительном рынке РК благодаря удобству стыковки на фланцах и высокопрочных болтах.
- ГОСТ 26020-83 — классический стандарт на балки с параллельными гранями полок высотой от 100 до 1000 мм. Имеет незначительные расхождения по толщинам полок и стенок с СТО АСЧМ 20-93.
- ГОСТ 8239-89 — стандарт на балки с уклоном внутренних граней полок (от 6% до 12%). Применяется преимущественно в подвесных путях тельферов и мостовых кранах (специальная серия «М»).
В проектах стальных конструкций (КМ и КМД) обязательно указывается буквенный индекс, определяющий пропорции сечения: нормальные (Б), широкополочные (Ш) или колонные (К).
Классификация профилей: типы Б, Ш, К и их назначение
Ошибочная замена типа балки в проекте приводит либо к дефициту несущей способности каркаса, либо к резкому перерасходу тоннажа металлопроката.
- Нормальные двутавры (серия Б: 20Б1, 30Б2, 40Б1 и др.). Высота профиля существенно превышает ширину полки. Работают в основном на чистый изгиб в вертикальной плоскости. Используются как второстепенные и главные балки межэтажных перекрытий, прогоны кровельных покрытий, элементы эстакад.
- Широкополочные двутавры (серия Ш: 20Ш1, 30Ш2, 40Ш1 и др.). Ширина полок увеличена в 1,3–1,5 раза по сравнению с серией Б. Обеспечивают высокую жесткость относительно обеих главных осей и повышенное сопротивление кручению. Применяются в качестве неразрезных стропильных балок, тяжелонагруженных ригелей и рамных узлов.
- Колонные двутавры (серия К: 20К1, 30К2, 40К3 и др.). Ширина полки практически равна высоте балки, толщина полок и стенок увеличена. Профиль идеально оптимизирован под сжатие с продольным изгибом и совместное действие сжатия с изгибом. Является базовым элементом несущих колонн каркасов зданий любой этажности.
Преимущества низколегированной стали 09Г2С (С345)
Замена стандартной углеродистой стали марки Ст3сп5 на низколегранную 09Г2С обеспечивает прямой экономический и инженерный эффект:
- Снижение металлоемкости на 15–22%: за счет расчетного сопротивления по пределу текучести Ry = 345 МПа (против 240–245 МПа у Ст3) сечение балки под аналогичную нагрузку выбирается меньшего номера;
- Стойкость к хладнолому: гарантированная работа металлоконструкции при отрицательных температурах северных и центральных регионов РК (Астана, Караганда, Павлодар, Костанай);
- Безупречная свариваемость: эквивалент углерода Cэкв не превышает 0,43%, что исключает появление холодных трещин и не требует обязательного предварительного подогрева при температурах монтажа выше -10 °C;
- Пластичность при сейсмических перегрузках: материал обеспечивает рассеивание энергии сейсмического толчка в зонах пластических шарниров без хрупкого разрушения.
Справочная таблица популярных размеров двутавров СТО АСЧМ 20-93 (Сталь 09Г2С)
Ниже приведены геометрические параметры и вес погонного метра ходовых профилей для предварительного расчета логистики и нагрузок.
| Обозначение профиля | Высота балки H, мм | Ширина полки B, мм | Толщина стенки s, мм | Толщина полки t, мм | Масса 1 м, кг | Рекомендуемая область применения |
|---|---|---|---|---|---|---|
| 20Б1 | 200,0 | 100,0 | 5,5 | 8,0 | 22,4 | Балки перекрытий, вспомогательные балки площадок |
| 25Б1 | 248,0 | 124,0 | 5,0 | 8,0 | 25,7 | Прогоны кровель, несущие ригели малых пролетов |
| 30Б1 | 296,0 | 150,0 | 5,8 | 9,0 | 36,7 | Межэтажные перекрытия промышленных и ТРЦ объектов |
| 40Б1 | 396,0 | 199,0 | 7,0 | 11,0 | 56,6 | Главные балки рабочих площадок, эстакады трубопроводов |
| 20Ш1 | 194,0 | 150,0 | 6,0 | 9,0 | 30,6 | Тяжелонагруженные балки перекрытий с консолями |
| 30Ш1 | 291,0 | 200,0 | 8,0 | 10,0 | 53,5 | Ригели рамных каркасов, опорные балки под оборудование |
| 20К1 | 195,0 | 200,0 | 6,5 | 10,0 | 41,4 | Колонны каркасов 1–3 этажей, стойки фахверка |
| 30К1 | 296,0 | 300,0 | 10,0 | 15,0 | 94,8 | Несущие колонны высотных зданий и промышленных цехов |
Требования норм РК и сейсмостойкость каркасов
Согласно СП РК 2.03-30-2017 «Строительство в сейсмических зонах», стальные каркасы зданий должны обладать высокой деформативностью и пластичностью. Для элементов связевых блоков, рам и колонн нормами предписано использование сталей повышенной прочности классов не ниже С345 (сталь 09Г2С).
При монтаже колонн из двутавров серии К базу колонны крепят на фундаментные болты ГОСТ 24379.1-2012, также изготовленные из стали 09Г2С. Это предотвращает хрупкий срез анкеров при возникновении опрокидывающего момента во время горизонтального сейсмического воздействия.
Фланцевые узлы сопряжения ригелей и колонн собирают с применением высокопрочного крепежа, используя высокопрочные болты ГОСТ 32484 (класс 10.9) с контролируемым моментом натяжения.
Типичные ошибки снабженцев и проектировщиков при заказе балки
Практика поставок металлопроката в Алматы и регионах Казахстана выявляет несколько регулярных просчетов:
- Замена стали 09Г2С на Ст3 без перерасчета. Сечение, рассчитанное на предел текучести 345 МПа, теряет до 30% несущей способности при установке стали Ст3сп5, что ведет к провисанию балок и авариям.
- Игнорирование стандарта (ГОСТ vs СТО АСЧМ). Разница в толщине полок между ГОСТ 26020-83 и СТО АСЧМ 20-93 на одном и том же типоразмере (например, 35Ш1) может составлять 1–2 мм, что приводит к нестыковке заранее изготовленных соединительных накладок и фасонок.
- Неучет мерности балки при раскрое. Двутавр поставляется стандартной длиной 12,0 метров (реже 11,7 или 24 м). Заказ без карты раскроя приводит к накоплению неликвидных деловых обрезков длиной 2–4 метра.
- Пренебрежение контролем серповидности и стрелы прогиба. При транспортировке длинномерных балок на полуприцепах без правильной укладки прокладок профиль может получить остаточную деформацию, требующую правки на объекте.
Чек-лист для приемки двутавровой балки на объекте
Перед подписанием товарно-транспортных накладных и разгрузкой балки на строительной площадке проведите обязательный входной контроль:
- Проверьте сертификат завода-изготовителя (Меткомбинат) с указанием номера плавки, химического состава и ударной вязкости KCU/KCV при -40 °C;
- Замерьте штангенциркулем фактическую толщину стенки и полки на обоих торцах балки;
- Убедитесь в отсутствии расслоений на торцах, глубоких закатов, трещин и раковин на поверхности металла;
- Оцените прямолинейность: отклонение от прямолинейности (стрела прогиба) не должно превышать 0,0012 длины балки по СТО АСЧМ 20-93;
- Для заземления каркаса заранее предусмотрите связку балок с контуром, где используется стальная горячекатаная полоса ГОСТ 103-2006.
FAQ
Чем отличается двутавр 09Г2С от марки стали 3сп5?
Главное отличие — химический состав (добавки марганца до 1,7% и кремния до 0,8%) и прочность. Предел текучести стали 09Г2С составляет 325–345 МПа против 245 МПа у Ст3сп5. Двутавр 09Г2С сохраняет ударную вязкость при морозах до -70 °C, выдерживает повышенные нагрузки и обязателен к применению в сейсмических районах Казахстана.
Можно ли резать низколегированную балку газом или плазмой на объекте?
Да, сталь 09Г2С отлично поддается кислородной, плазменной и лазерной резке. Однако после термической резки кромки элементов, работающих на динамические и сейсмические нагрузки, необходимо механически зачистить шлифмашиной на глубину 1–2 мм для снятия зоны термического влияния и исключения микротрещин.
Как правильно рассчитать количество тонн балки для заказа?
Умножьте суммарный погонаж каждого профиля по проекту на теоретическую массу 1 метра из ГОСТ или СТО АСЧМ. К полученному объему добавьте 3–5% технологического запаса на отходы при раскрое и подрезке торцов под сварные фаски.
В чем разница между сериями 30Б1 и 30Ш1?
Профиль 30Б1 имеет ширину полки 150 мм и вес 36,7 кг/м, а 30Ш1 — ширину полки 200 мм и вес 53,5 кг/м. Широкополочный двутавр 30Ш1 обладает значительно большей боковой жесткостью и несущей способностью, поэтому используется в тяжелонагруженных узлах и ригелях, где 30Б1 потеряет устойчивость.
Вывод
Выбор низколегированного двутавра 09Г2С по СТО АСЧМ 20-93 гарантирует долговечность, сейсмостойкость и высокую несущую способность металлоконструкций в климатических условиях Казахстана. Точный подбор типа сечения (Б, Ш или К) защищает бюджет проекта от необоснованного перерасхода металла.
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированный двутавровый прокат со склада в Алматы с оперативной резкой в проектный размер и быстрой доставкой автотранспортом по всем регионам РК.
