Анкерный болт с гайкой (АГ) — один из самых востребованных распорных крепежей в монолитном строительстве и монтаже металлоконструкций в Казахстане. Разбираем размерный ряд от М6 до М20, таблицы нагрузок, диаметры бурения и частые ошибки монтажников.
Анкерный болт с гайкой (тип АГ, или втулочный распорный анкер) — универсальный крепежный элемент для фиксации тяжелых конструкций к плотным полнотелым основаниям. В отличие от клинового анкера, гильза болта АГ проходит по всей длине шпильки, обеспечивая увеличенную площадь расклинивания внутри базового материала.
На строительных объектах Алматы, Астаны и Шымкента анкеры с гайкой применяются при монтаже колонн, несущих консолей, вентилируемых фасадов, складских стеллажей, кабельных трасс и тяжелого технологического оборудования.
Конструкция и принцип работы анкерного болта АГ

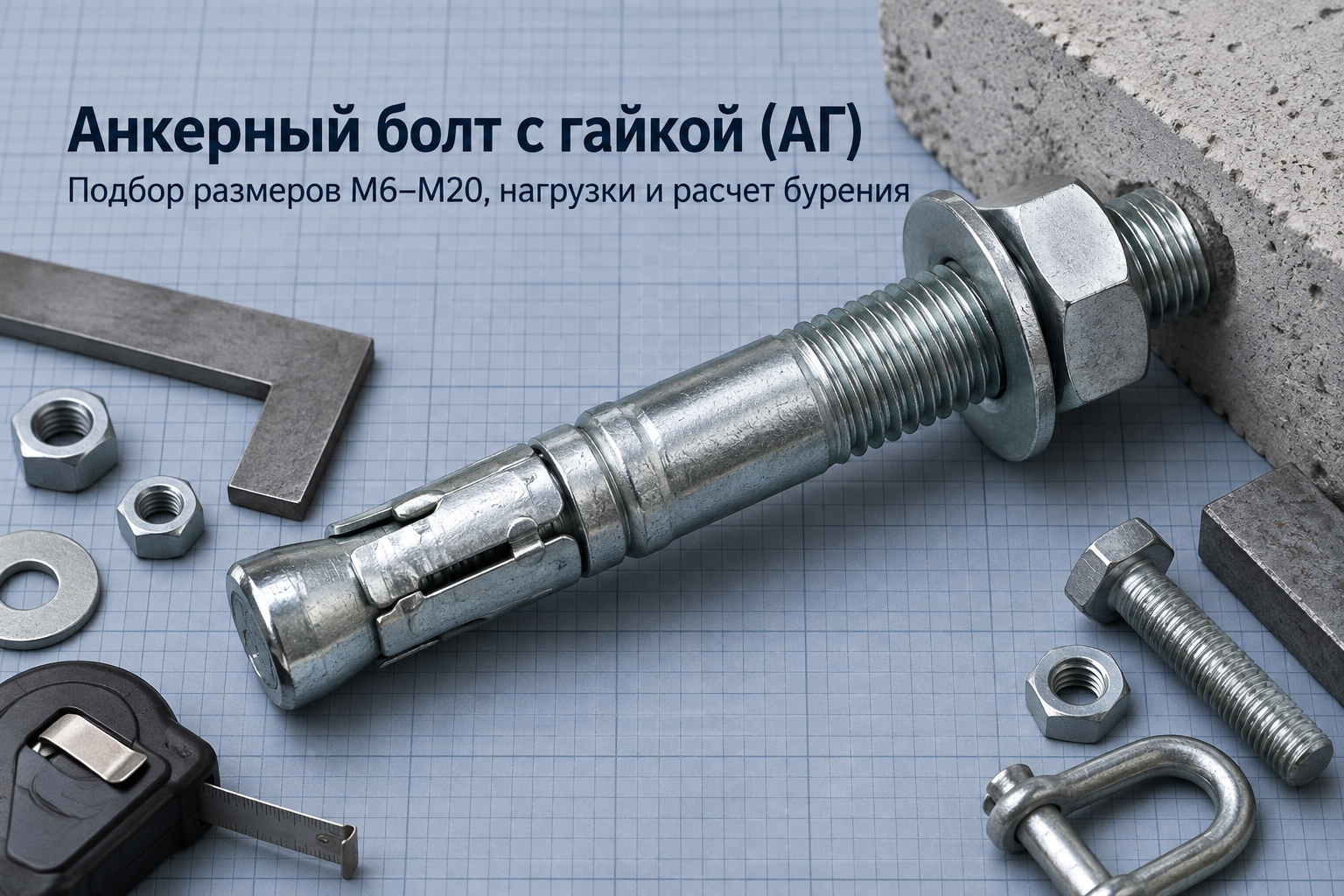

Анкер состоит из четырех ключевых элементов: резьбовой шпильки с конусообразным наконечником, распорной втулки (гильзы) с продольными прорезями, плоской шайбы и шестигранной фиксирующей гайки DIN 934.
При затягивании гайки гаечным ключом или динамометрическим инструментом шпилька втягивается наружу. Конусный хвостовик расклинивает лепестки гильзы, намертво вдавливая их в стенки высверленного отверстия за счет сил трения и упора.
- Материал изготовления: углеродистая сталь класса прочности 4.8–5.8 или 8.8.
- Защитное покрытие: белый или желтый цинк (гальваническое цинкование толщиной от 5 до 12 мкм) для защиты от коррозии в сухом и умеренно влажном климате.
- Базовые основания: тяжелый монолитный бетон (B20–B40), природный строительный камень, полнотелый керамический или силикатный кирпич.
Маркировка и размерный ряд: как читать обозначение
В проектной документации и складских накладных размер анкера АГ обозначается двумя или тремя числами, например АГ 10х100 или АГ М8/10х80. Первое число — диаметр резьбовой шпильки или внешний диаметр гильзы (диаметр необходимого бура), второе — общая длина крепежа.
При выборе всегда обращайте внимание на полезную длину анкера (толщину прикрепляемой детали $t_{fix}$). Если толщина опорной плиты составляет 20 мм, а минимальная глубина анкеровки в бетоне — 50 мм, длина анкера с учетом гайки и шайбы должна быть не менее 80–90 мм.
Таблица параметров, диаметров бурения и нагрузок для анкеров АГ
Для безопасного монтажа расчетные нагрузки должны учитывать коэффициент запаса (минимум 3:1 для статических нагрузок и 4:1 для вибронагрузок в сейсмических районах РК).
| Обозначение (Резьба х Длина, мм) | Диаметр бура (отверстия), мм | Мин. глубина отверстия, мм | Макс. толщина детали ($t_{fix}$), мм | Нагрузка на вырыв (Бетон B25), кН | Нагрузка на срез, кН | Момент затяжки, Н·м |
|---|---|---|---|---|---|---|
| АГ М6 (8х45) | 8 | 40 | 10 | 3.5 | 4.2 | 10 |
| АГ М6 (8х65) | 8 | 45 | 25 | 4.2 | 4.8 | 10 |
| АГ М8 (10х60) | 10 | 50 | 15 | 6.8 | 7.5 | 25 |
| АГ М8 (10х100) | 10 | 55 | 50 | 7.6 | 8.2 | 25 |
| АГ М10 (12х80) | 12 | 65 | 20 | 10.5 | 12.0 | 45 |
| АГ М10 (12х120) | 12 | 70 | 55 | 11.8 | 13.2 | 45 |
| АГ М12 (16х100) | 16 | 80 | 25 | 16.5 | 18.0 | 80 |
| АГ М12 (16х150) | 16 | 85 | 70 | 17.8 | 19.5 | 80 |
| АГ М16 (20х150) | 20 | 105 | 45 | 26.0 | 31.0 | 140 |
| АГ М20 (25х200) | 25 | 130 | 60 | 38.5 | 46.0 | 220 |
Сравнение: анкер с гайкой (АГ), анкер с болтом (АБ) и клиновой анкер
На стройплощадках часто возникает путаница между смежными типами распорного крепежа. Каждый из них решает свои задачи:
- Анкер с гайкой (АГ): удобен для сквозного монтажа сквозь базовую деталь, позволяет регулировать натяжение и при необходимости снять монтируемую деталь, просто открутив гайку со шпильки.
- Анкерный болт с шестигранной головкой (АБ): устанавливается заподлицо с поверхностью пластины, когда выступающий резьбовой хвост мешает дальнейшим работам или оборудованию.
- Клиновой анкер для бетона: держит более высокие нагрузки на вырыв в тяжелом бетоне, но требует идеальной геометрии отверстия и непригоден для полнотелого кирпича.
- Химический анкер: незаменим при малых межосевых и краевых расстояниях, а также в пустотелых блоках, где механический распор вызывает растрескивание основания.
Пошаговая технология монтажа анкера с гайкой
Надежность анкерного узла на 70% зависит от соблюдения регламента бурения и продувки скважины:
- Разметка и сверление: пробурите отверстие буром диаметром, строго равным внешнему диаметру гильзы анкера. Глубина сверления должна быть на 5–10 мм больше общей длины анкера, чтобы оседающая бетонная крошка не препятствовала посадке.
- Очистка отверстия: удалите пыль и шлам с помощью продувочного насоса или компрессора и металлического ершика (минимум 3 цикла продувки). Пыль в отверстии снижает несущую способность узла на 30–50%.
- Установка анкера: вставьте анкер через прикрепляемую деталь в отверстие и забейте его легкими ударами молотка до упора шайбы в поверхность (гайка должна быть накручена на шпильку, чтобы не повредить заходную резьбу).
- Затяжка гайки: затяните гайку динамометрическим ключом до нормативного момента, указанного в проекте (обычно 2–4 полных оборота после схватывания распора).
Типичные ошибки при закупке и установке
Нарушение правил подбора и монтажа приводит к прокручиванию шпильки или вырыву узла при проектных нагрузках:
- Неправильный диаметр бура: использование изношенного или разбитого бура. Если отверстие шире гильзы, анкер начнет прокручиваться вместе с гайкой, не создавая распорного давления.
- Монтаж слишком близко к краю бетона: при затяжке конус создает радиальное напряжение. Минимальное расстояние до свободного края конструкции должно составлять не менее 2–3 глубин анкеровки ($h_{ef}$), иначе произойдет скол бетонного угла.
- Превышение момента затяжки: чрезмерное усилие срывает резьбу на шпильке либо срезает распорный конус внутри гильзы. Для ответственных соединений используйте поверенный динамометрический инструмент.
- Попытка монтажа в газоблок или пенобетон: механические распорные анкеры АГ рассчитаны исключительно на плотные материалы плотностью от 1800 кг/м³. В ячеистых бетонах они вырываются при минимальном усилии.
Рекомендации для снабженцев: как принимать анкеры на объекте
При получении партии анкеров АГ на складе или стройплощадке в Казахстане проверяйте качество цинкового покрытия (отсутствие темных пятен, окалины и белой ржавчины) и свободный ход гайки по резьбе без заеданий. Для ответственных узлов металлокаркасов и подвесов также приобретайте сертифицированные резьбовые шпильки и усиленные шайбы.
Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент анкерных болтов с гайкой (АГ) от М6 до М20 со склада в Алматы. Продукция сопровождается паспортами качества и сертификатами соответствия, возможна оптовая комплектация объектов и доставка по всем регионам РК.
FAQ: частые вопросы по анкерным болтам с гайкой
Можно ли повторно использовать анкерный болт с гайкой после демонтажа?
Нет. При затяжке распорная гильза необратимо деформируется в бетоне. Демонтировать можно саму закрепленную балку или конструкцию, открутив гайку, однако саму гильзу со шпилькой извлечь без разрушения бетона невозможно, а повторное расклинивание не гарантирует проектную прочность.
Чем анкерный болт с гайкой (АГ) отличается от клинового анкера?
У клинового анкера распорный поясок короткий и расположен только на конце шпильки. У анкера АГ гильза длинная и охватывает почти всю длину тела болта. Благодаря этому анкер АГ более универсален и лучше работает в кирпичной кладке и бетоне с микротрещинами.
Как рассчитать минимальное расстояние между двумя соседними анкерами?
По строительным нормам РК минимальное межосевое расстояние между механическими анкерами должно быть не менее $3 \times h_{ef}$ (трехкратная глубина анкеровки). Если установить крепеж ближе, конусы напряжений в бетоне пересекутся, снизив общую несущую способность узла на 40%.
Что делать, если анкер с гайкой прокручивается в отверстии при затяжке?
Прокручивание возникает из-за пыли в скважине или использования разбитого бура. В этом случае нужно аккуратно подцепить шайбу отверткой, создав натяг шпильки на себя, и одновременно начать закручивать гайку ключом. Если конус не зацепился, анкер придется срезать и перенести точку крепления.
Вывод
Анкерный болт с гайкой (АГ) — надежное и экономически эффективное решение для монтажа металлоконструкций, кронштейнов и оборудования в плотные базовые материалы. Правильный расчет полезной длины, соблюдение глубины бурения и контроль момента затяжки гарантируют долговечность узла в любых климатических и сейсмических условиях Казахстана.
